名称：树脂合成生产系统

案例介绍

树脂合成生产系统
合成树脂，是一种人工合成的一类高分子量聚合物。合成树脂为高分子化合物，是由低分子原料――单体通过聚合反应结合成大分子而生产的，代表性的品种有聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯和ABS五大类合成树脂。工业上常用的聚合方法有本体聚合、悬浮聚合、乳液聚合、溶液聚合、淤浆聚合、气相聚合等。

详细介绍：

基本工艺：
    树脂在生产时的基本工艺大致如下：
        1.投料进入反应釜。
        2.进行缩聚反应（酯化反应）。
        3.经稀释，兑稀。
        4.过滤后进行储存。
生产要点：
    1.管路设计时避免物料直接冲入反应釜内，应顺釜壁流下，防止引发静电危害。
    2.物料在加温过程中需要注意反应釜是否在超温/超压运行。
    3.在输送一些易产生静电或易氧化物料时，需要在氮气保护系统下进行输送。
    4.清理聚合釜时，塑料粉末下泄撞击，会造成静电荷积累自燃，为防止静电危害，应对清理物料作喷水处理。
解决方案：
    设备配置：

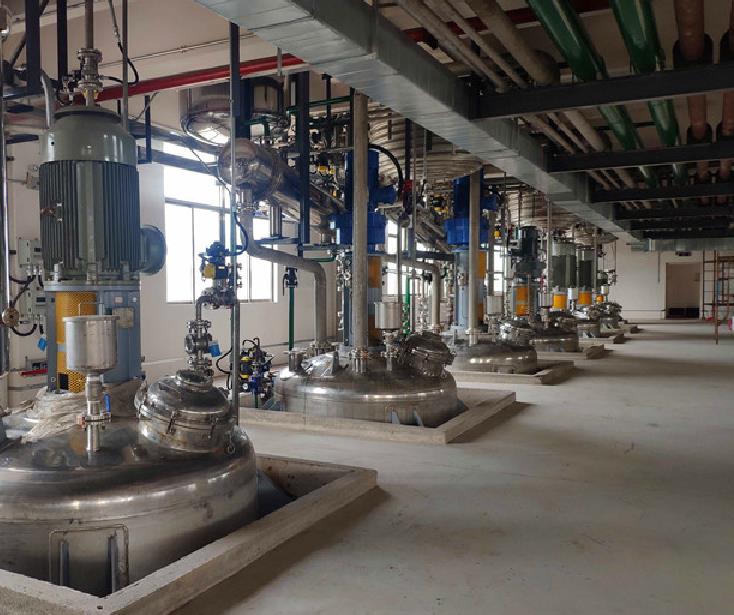

        1.全套树脂设备由反应釜、竖式分馏柱、卧式冷凝器、贮水器、溢油槽、兑稀釜等组成，全套设备与物料接触部分均采用不锈钢制作。
        2.加热结构：采用性价比较高的导热油传热介质，也可以选择蒸汽作为传热介质。反应釜采用夹套型，分别由外盘管以及内盘管。
        3.反应釜搅拌类型：根据工艺要求的不同可选择斜桨式、锚式、框式、推进式以及单双螺旋式。
        4.强电柜：采用施耐德品牌的电气元器件，用于控制各项强电设备。
        5.弱电柜：用于装载工业控制器，实现对生产设备的控制以及数据的接受。
        6.现场操作箱：元器件包含称重显示仪表、四路数据显示仪表、触摸屏等，按钮可实现对电机的启停控制以及调速功能。
        7.中控室：包含工控上位机、声光报警装置、大屏幕显示设备等。
        8.在车间、罐区配置静电消除装置，在静电消除完毕后将进行语音提示。
    控制系统：
        1.根据工艺量的大小可选择西门子PCS7控制系统或者西门子1500系列控制系统。
        2.主要生产控制系统：自动投料系统、自动温度控制系统、智能滴加控制系统；辅助系统：车间配电报警系统、罐区状态监控系统。
        3.选用工业以太网TCP/IP通讯协议搭建企业内部局域网，以西门子ProfibusDP通讯方式对现场仪表数据进行传输。
